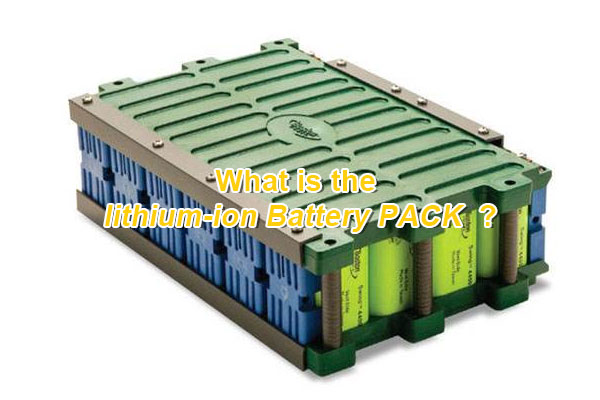

ما هو تحميل بطارية ليثيوم أيون؟

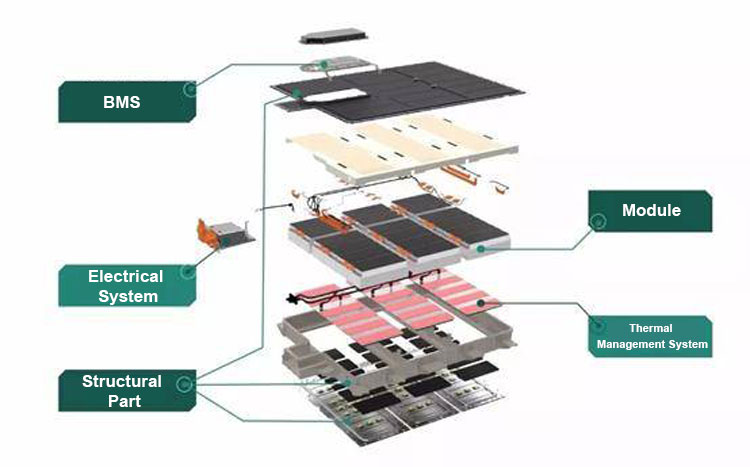

تصف حزمة البطارية عادةً البطارية الهجينة، وهو أمر مهم جدًا لتحسين إعداد التعامل مع حزمة بطارية ليثيوم أيون.من المهم تحسين البطارية ولوحة أمان البطارية ورقاقة ربط البطارية وورق الملصق.

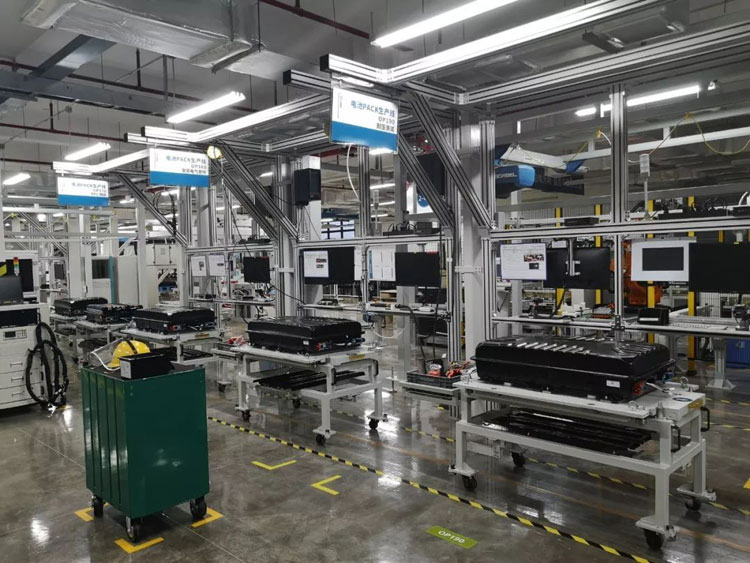

تعد حزمة البطارية أمرًا بالغ الأهمية حاليًا في مصنع PACK لحزمة بطاريات الليثيوم أيون.لديها تصميم إطار PACK الخاص بها، والأسلوب الرقمي، وورشة إنتاج PACK.بعد أن يصل مثال البطارية إلى متطلبات تخصيص بطارية أيون الليثيوم PACK الخاصة بالمستهلك، اسمح بإنشاء خط تجميع PACK الخاص بورشة PACK وتحسينه.

بالنسبة لمنتجات الطاقة لتخزين الطاقة، فإن النقاط الرئيسية لعملية إنتاج PACK لحزم بطاريات الليثيوم هي كما يلي:

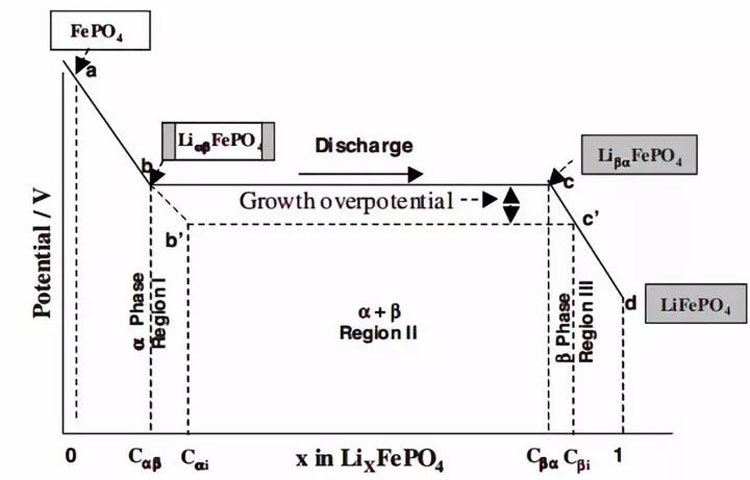

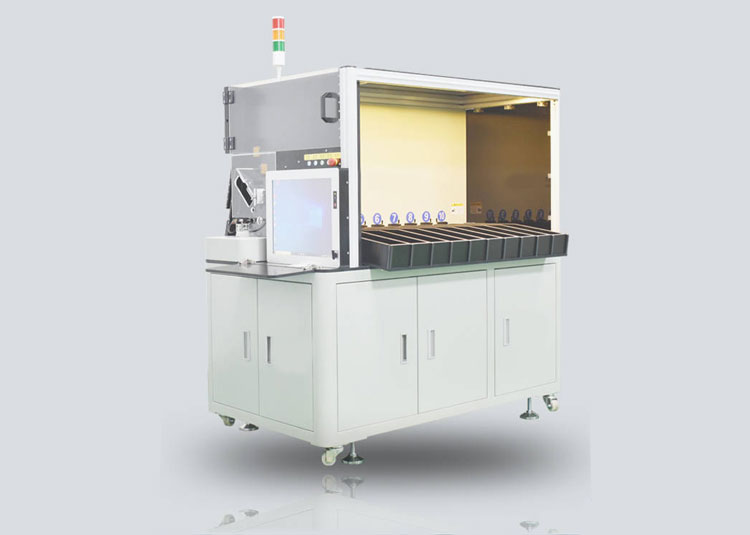

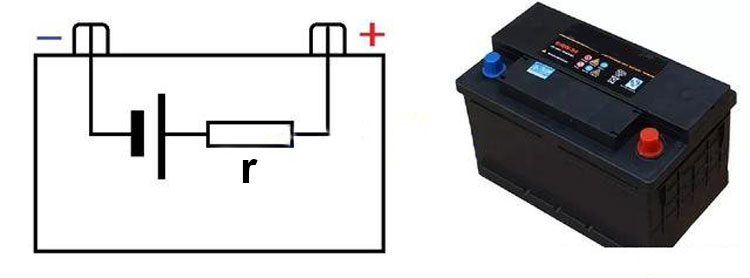

يشير فرز البطارية إلى اختيار المتغيرات المناسبة مثل المقاومة الداخلية للبطارية، ومقاومة الاستقطاب الداخلي، وجهد الفتح.القدرة المرتبة وكفاءة الشحن والتفريغ وسعر التفريغ الذاتي وما إلى ذلك.ومن خلال تحديد البطارية، يتم فصل البطارية ذات مواصفات البطارية الممتازة مباشرة إلى نفس التصنيف.

إنه في الغالب يعزز الميزات الداخلية للبطارية بعد مجموعة التطوير ويهدف إلى تعزيز استخدام المكونات وإطالة عمرها.

تشتمل أساليب فرز البطاريات بشكل عام على طرق فرز فردية ومتعددة المتغيرات وحيوية.

1. يتضمن النهج الجماعي لبطارية الليثيوم الالتزام بالإجراءات التالية:

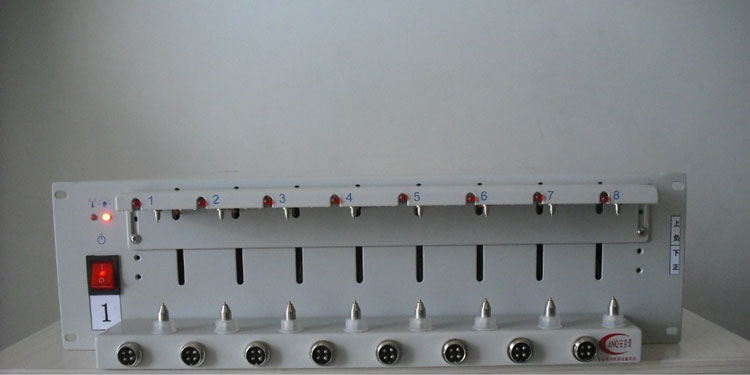

فحص قدرة البطارية: قم بتثبيت خلايا البطارية التي سيتم تحملها على جهاز الاكتشاف، ورسوم عمليات إعادة الاستخدام وتحريرها 3 مرات وفقًا للتيار المطلوب، بالإضافة إلى فاتورة جهد البطارية المنفردة الرابعة إلى النطاق المئوي لإعداد القدرة المقدرة ;

الحصول على المعيار المرجعي لتوصية المجموعة: مواصفات الوثيقة مثل قدرة التفريغ، ووقت إعداد الفواتير الحالي الثابت، بالإضافة إلى وقت إعداد فاتورة الجهد الثابت للمعارك الثالثة؛

فرز قدرة الخلايا الكهربائية: وفقًا لقدرة تفريغ خلايا البطارية في الدورة الثالثة، قم بتعيين قدرة الحد المخفض، وأخذ البطارية بسعة أعلى من قدرة الحد الأدنى كخلية معتمدة؛

الترتيب الأولي للفريق: إن معلمات وقت الشحن الحالي المستمر الذي تم الحصول عليه ووقت فواتير الجهد المستمر هي المعايير.

انخفاض جهد البطارية: تقوم خلية البطارية مع مجموعة مجهزة تجهيزًا جيدًا، في الجو المحدد، بتخزين انخفاض الجهد لفترة من الوقت في البيئة المحددة.بعد انخفاض الجهد الكهربي عن المتطلبات المؤهلة، سيتم تخصيصه لخلية البطارية المؤهلة؛

التكوين النهائي لنواة البطارية: حدد خلية البطارية ذات انخفاض الجهد والتكوين الأخير بخلية بطارية ذات جهد منخفض.

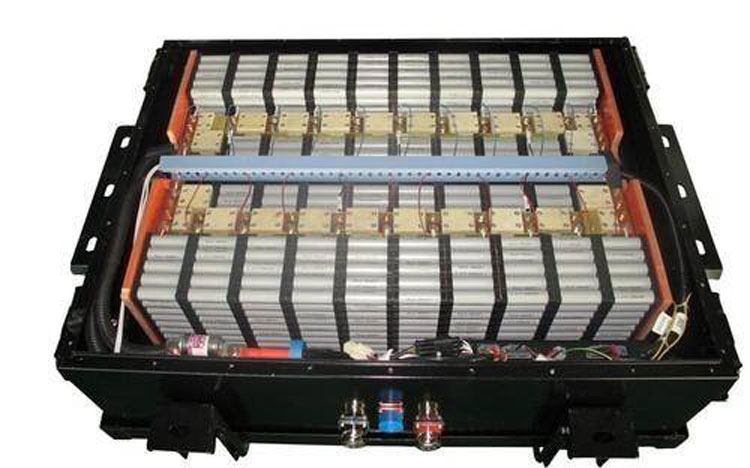

2، تقوم بطاريات فريق بطارية الليثيوم بتجميع المكونات ومعدات اللحام الأوتوماتيكية.

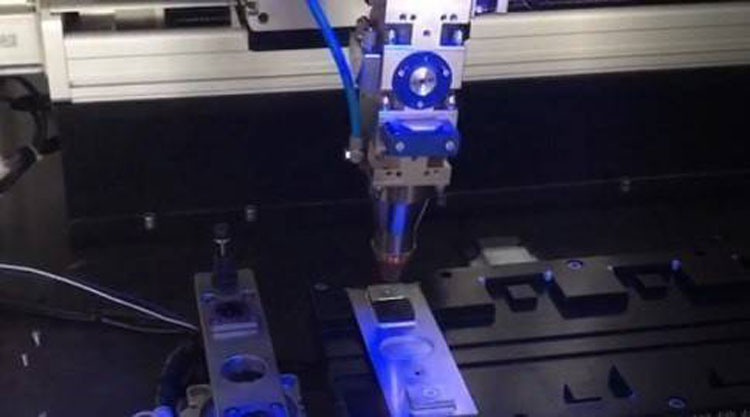

عند تركيب أحد الأجهزة، يجب عليك إنشاء ترتيب القطب السالب والملائم لخلية البطارية في إجراء التشغيل المعياري (SOP) لمهندس PE.بعد ضبط صانع اللحام الآلي، ضع خلايا بطارية التثبيت وابدأ اللحام الآلي.

بعد الانتهاء من اللحام الآلي النقطي، يجب النظر إلى الجودة العالية لحزمة بطارية اللحام الآلي.

3، حزمة بطارية ليثيوم لحام PCM/BMS.

PCM أو PCB (وحدة دائرة الحماية أو لوحة الدائرة) هو 'قلب' حزمة بطارية الليثيوم.سوف يحمي بطاريات الليثيوم من الفواتير والإفراط في التفريغ والدوائر القصيرة لتجنب انفجار حزمة بطارية الليثيوم والحرائق والأضرار.

بالنسبة لحزم بطاريات الليثيوم ذات الجهد المنخفض (أقل من 20 بطارية)، يجب اختيار أجهزة PCM ذات وظيفة متوازنة للحفاظ على توازن كل بطارية وعمر خدمة جيد.بالنسبة لحزم بطاريات الليثيوم ذات الجهد العالي (> < 20 بطارية)، يجب اختيار وحدات PCM ذات ميزة متوازنة بشكل جيد للحفاظ على التوازن وعمر الخدمة الرائع لكل بطارية.بالنسبة لحزم بطاريات الليثيوم عالية الجهد (> 20 بطارية)، يجب التفكير في الاستفادة من نظام BMS (نظام مراقبة البطارية) المبتكر لمراقبة كفاءة كل بطارية للتأكد.

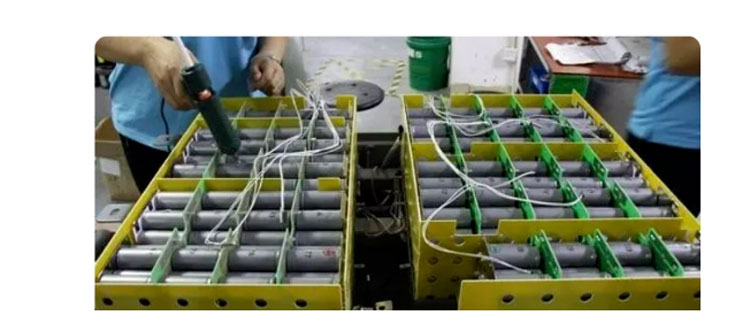

يجب أن يكون لدى الموظفين شارات إلكتروستاتيكية لمنع تلف PCM/BMS للطاقة الساكنة لأن البطارية أكثر أمانًا.

هناك خطوات مختلفة وفقًا لتصميم حزم البطاريات المختلفة.لنفترض أنه تم إنشاؤه كعامل لحام PCM.في هذه الحالة، ليست هناك حاجة إلى اللحام، ويتطلب ربط الجودة العالية بحزمة البطارية لتنفيذ تقييم وصلة اللحام العاملي.

إذا كان PCM/BMS يتطلب اللحام، فإن العبوة تقوم بتوصيل المسمار، ويتطلب عامل توصيل المسمار أيضًا أن يتم تنفيذه على وصلة اللحام.ضمان أعلى جودة.يجب أن يكون خط الحصول على الجهد بالترتيب B-، B1 ... إلى B+ وبالتالي؛أو اسحب خط تجميع الجهد إلى المستعبدين، واللحام لإكماله، وابحث عن المجموعة والإدخالات الحصرية، ثم قم بإرفاق BMS بعد التحقق.

4، عزل المادة شبه المنتهية

بالنسبة لأسلاك تجميع الجهد والأسلاك ومخرجات القطب السالب والإيجابي، تتطلب أجهزة تلفزيون الكابل التثبيت والعزل.المنتجات المساعدة بشكل عام هي شريط ذو درجة حرارة عالية، ورق صديق للبيئة، لوح إيبوكسي، ربطة عنق، إلخ. من الضروري أن يكون لديك شعور بالأمان.لا يمكن تركيب أو ضغط كابل تجميع جهد مجموعة البطارية أو أسلاك الإخراج، مما يؤدي بسهولة إلى حدوث ماس كهربائي ناتج عن تلف الضغط.

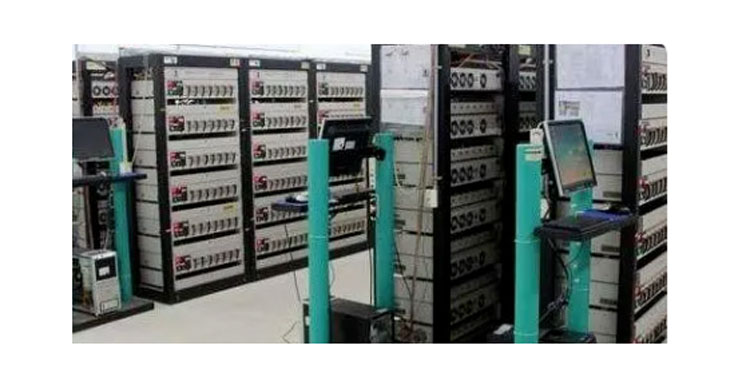

5 فحص المنتج شبه مكتمل

بعد إضافة حزمة البطارية مع BMS، يمكن إجراء فحص المنتج شبه النهائي.يشمل الاختبار التقليدي الفواتير الأساسية بالإضافة إلى فحص التفريغ، وفريق كامل من اختبار المقاومة الداخلية، والمجموعة الكاملة لفحص القدرة، والمجموعة الكاملة لاختبارات الشحن الزائد، والمجموعة الكاملة للاختبار فوق الصندوق، وفحص الدائرة القصيرة، التيار الزائد والتيار الزائد والفحص.إذا كانت هناك احتياجات فريدة، فأنت بحاجة إلى إجراء فحوصات الحرارة ودرجات الحرارة المنخفضة، واختبارات الوخز بالإبر، واختبارات السقوط، واختبار الملح، واختبار الضباب، وما إلى ذلك؛يعد اختبار حزمة بطارية الليثيوم الفريدة ضارًا، لذا يوصى بفحص العينة.

انتبه إلى قدرة تحمل حزمة البطارية.إذا كانت المجموعة بأكملها عبارة عن شحن زائد، فما إذا كان نظام إدارة المباني يمكنه مقاومة الجهد العالي؛ما إذا كان نظام إدارة المباني يمكنه تحمل الجهد العالي اللحظي وكذلك الحضور بشكل كبير خلال اختبار الدائرة القصيرة؛ما إذا كان نظام إدارة المباني يمكنه الصمود أمام النبض الموجود خلال اختبار التيار الزائد، وما إلى ذلك.

6. تعبئة وتغليف المنتج

يحتاج هذا الإجراء أيضًا إلى إلقاء نظرة على التخطيط.ومع ذلك، قبل التعبئة والتغليف، ينبغي أن يتم خط جمع الإشارة.

حزمة بطارية التغليف البلاستيكية، معدات الاحتفاظ بالحرارة الزائدة.حزمة بطارية ختم الموجات فوق الصوتية، صانع الموجات فوق الصوتية العلوي.يتم وضع حزمة البطارية مع صندوق معدني في الصندوق الخارجي.في هذه العملية، يجب عليك التركيز على حزمة البطارية بعناية، والابتعاد عن الأعطال والضغط وما إلى ذلك.يجب حماية الأسلاك لتظل خالية من الدوائر القصيرة.

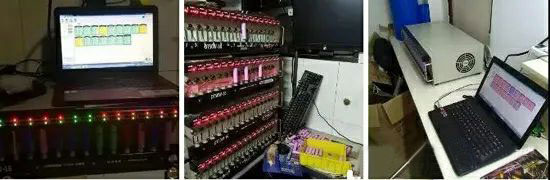

7، اختبار المجموعة بأكملها

قام فريق الاختبار بأكمله بتحديد المعلمات، وقام فريق الاختبار بأكمله بتقييم حزمة البطارية.

عناصر الاختبار الرئيسية: جهد الشحن، والمقاومة الداخلية، والفواتير المباشرة، والتفريغ أيضًا.

أشياء اختبار فريدة من نوعها: التيار الزائد، ماس كهربائى.

8، التعبئة والشحن

اضغط على حجم الرغوة في حجم الرغوة.لا تضعه في الإرادة.لا تكون عبوة المنتج الداخلية فارغة عند نقل مجموعة البطارية.من الضروري التأكد من وجود كمية كافية من الرغوة بالداخل كمخزن مؤقت للبقاء بعيدًا عن وسائل النقل.بالنسبة لأحمال البطاريات الكبيرة، يجب عليك تنظيم عمليات تسليم الرف الخشبي لأسباب تتعلق بالسلامة.

يجب تتبع جميع الإجراءات والجودة العالية وإدارتها أعلاه.يتطلب كل تعيين وجود عمال أكفاء ليكونوا ماهرين مع ضمان الجودة العالية، مع تعزيز السرعة أيضًا.

تعد حزمة البطارية أمرًا حيويًا حاليًا في مصنع PACK لحزمة بطاريات الليثيوم أيون.بعد أن تصل عينة البطارية إلى متطلبات تخصيص بطارية ليثيوم أيون PACK الخاصة بالمستهلك، دع خط إنتاج PACK لورشة PACK يتم إنشاؤه وتحسينه.

يشير فرز البطارية إلى تحديد متغيرات الخيارات مثل المقاومة الداخلية للبطارية، ومقاومة الاستقطاب الداخلي، وجهد الفتح.ومن خلال تصنيف البطارية، يتم تقسيم البطارية ذات المواصفات الجيدة إلى نفس الفئة.

بالنسبة لحزم بطاريات الليثيوم ذات الجهد العالي (> 20 بطارية)، ينبغي النظر في استخدام نظام إدارة البطارية (BMS) المتقدم لمراقبة أداء كل بطارية لضمان

أن البطارية أكثر أمانًا.
